Veelgestelde vragen Forest Shuttle gemotoriseerd gordijnrail

Veelgestelde vragen Forest Shuttle gemotoriseerd gordijnrail

Wilt u liever de Forest shuttle gordijnrails laten inmeten en/of plaatsen dat kan, informeer naar de mogelijkheden.

(Inmeten in de regio Oss is gratis)

Uit één stuk is tot 7 meter lengte mogelijk. Als een rail verbonden wordt is tot 14 meter mogelijk. Maximale gordijngewicht is zo’n 70kg.

Rails langer dan 680 cm worden in 2 delen geleverd, met een FMS railverbinder. Uiteraard heeft dit geen gevolgen voor het openen/sluiten van de gordijnen. Bij het installeren is het enkel een kwestie van het FMS railverbinder tussen de beide rails-delen plaatsen, je ziet er bijna niets van (zie foto voor een voorbeeld van de FMS railverbinder).
Mocht u toch een rail langer dan 680 cm uit 1 stuk willen hebben, dan komen er extra kosten voor het vervoer bij. Informeer hiervoor naar de mogelijkheden.

De uitkomst “X” van de volgende berekening mag niet hoger zijn als deze getallen:

Let op: voor 1 bocht tel je 1,5 meter op bij de raillengte.

Shuttle iOn: 25
Shuttle L: 40
Shuttle M: 70

Rail lengte (in meter) x 1,5 x gordijnhoogte (in meter) = X

Voorbeeld 1: Raillengte = 490 cm, gordijnhoogte = 250 cm, geen bochten.

4,9 x 1,5 x 2,5 = 18,4 = Shuttle iOn of Shuttle L motor.

Voorbeeld 2: Raillengte = 510 cm, gordijnhoogte = 225 cm, 2 bochten.

Reken raillengte met bochten =  5,1 + 1,5 + 1,5 = 8,1

8,1 x 1,5 x 2,25 = 27,3  = Shuttle L motor.

Voorbeeld 3: Rail lengte = 790 cm, gordijnhoogte = 350 cm, geen bochten.

7,9 x 1,5 x 3,5 = 41,5 = Shuttle M motor.

Bovenstaande geld voor vitrage en inbetween gordijnen.

Ja, op het systeem wordt 10 jaar garantie gegeven. (Op de accu van de Shuttle iOn zit 2 jaar garantie)

Stuur dan vrijblijvend een offerteaanvraag, en we doen u een gepast voorstel.

Spraak bediening
Shuttle S/L/M Shuttle L/M met Z-Wave Shuttle iOn Shuttle AC Forest Connect app Google Home Apple Homekit Amazon Alexa Google Assistant Apple Siri
Forest Wireless Connector One way zender om gordijnen via third party apps of via Domotica te bedienen. (433Mhz) X X X * X * X * X * X *
Forest Wi-Fi Dongle in combinatie met
Forest Connect app
X X X X X X
Smartwares Controller in combinatie met
HomeWizard lite app (433 Mhz)
X X X
Homey in combinatie met Homey app X X X X X X X X
Shuttle Twilight sensor
(KlikAanKlikUit 433 domotica)
X X **
FIBARO Systeem in combinatie met
FIBARO Home Center app
X X *** X X X X X
Samsung SmartThings Hub in combinatie met
Samsung SmartThings app
X X X X X X
230 Volt geschakelde huisautomatisering X **** X

*)     Alleen mogelijk als het wordt ondersteund door de third party App / Domotica
**)    Alleen mogelijk in “Remote controlled mode”
***)  Alleen mogelijk met FIBARO Roller Shutter 3, in “Building automation mode”
****) Alleen mogelijk met Forest Shuttle® AC control set

(Voor de hele tabel op je telefoon, draai de telefoon horizontaal)

SHUTTLE® S SHUTTLE® M SHUTTLE® L SHUTTLE® AC SHUTTLE® iOn
SPECIFICATIES
Electrische spanning Shuttle 24V DC 24V DC 100 – 240V~ 50 – 60Hz 0.8A 100 – 240V~ 50 – 60Hz 0.8A 14.8V DC
RF Multi Receiver Intern Intern Intern Intern Intern
Voeding Extern, 100 – 240V AC – 0,8A – 50 – 60Hz; Output 24V DC – 2,5A Extern, 100 – 240V AC – 1,5A – 50 – 60Hz; Output 24V DC – 2,7A Intern Huisautomatisering 230V
Max. vermogen 40W 65W 40W 40W 30W
Koppel 1.0 Nm 1.5 Nm 1.0 Nm 1.0 Nm 1.0 Nm
Snelheid 14 -17cm/s 14 -17cm/s 14 -17cm/s 14 -17cm/s 14 -17cm/s
Geluidsniveau < 40 dB(A) < 40 dB(A) < 40 dB(A) < 41 dB(A) < 40 dB(A)
Max. gordijngewicht (zonder bochten) 40 kg 70 kg 40 kg 40 kg 25 kg
Afmetingen motor 7 x 5 x 20 cm 7 x 5 x 23 cm 7 x 5 x 28 cm 7 x 5 x 28 cm 7 x 5 x 32 cm
Netto gewicht motor 700 gr. 930 gr. 930 gr. 980 gr. 1160 gr.
Afmetingen voeding 50 x 80 x 30 mm 50 x 110 x 30 mm  –  –  –
Beschermingsgraad IP20 IP20 IP20 IP20 IP20
Max. looptijd 240 sec (in één richting) 240 sec (in één richting) 240 sec (in één richting) 240 sec (in één richting) 150 sec (in één richting)
Kleuroptie Wit Wit / Zwart Wit / Zilver / Zwart Wit Wit / Zwart
Certificering & Markering CE/FCC CE/FCC CE/FCC CE/FCC CE/FCC
FEATURES SHUTTLE® S SHUTTLE® M SHUTTLE® L SHUTTLE® AC SHUTTLE® iOn
Touch Control technologie √ (Alleen in Remote control mode)
Geïntegreerde veiligheidsmodus
Geïntegreerde RF Communicatie √ (Alleen in Remote control mode)
Z-Wave optioneel  –  –  –
Domotica integratie
Wi-Fi functie optioneel  –  –
Werkt met DS-XL LED Dimmer √ (extra adaptor is noodzakelijk)  –  –
Werkt met Wireless Connector  –
Toepasbaar op gebogen rail
Plug & Play  –
Garantie 10 Jaar 10 Jaar 10 Jaar 10 Jaar 10 Jaar op motor, 2 jaar op accu

(Voor de hele tabel op je telefoon, draai de telefoon horizontaal)

SHUTTLE®
S/L/M
RF

SHUTTLE®
L/M
met
Z-Wave
(optie)

SHUTTLE®
L/M
met
AC control
(optie)

SHUTTLE®
iOn

SHUTTLE®
AC
Remote
control
mode

SHUTTLE®
AC
Buiding
automation
mode

DS-XL LED®
Shuttle S
motor
met
RF

FOREST BEDIENINGEN
Diamond Sense remote X X X X X*
2 kanaals wandschakelaar X X X X X*
Wi-Fi Dongle X X X X**
Wireless connector X X X X X
IR remote + ontvanger X X X X
RF ontvanger wandschakelaar X X X X
Forest twilight sensor (KAKU) X X X
Smartwares Controller X X X X
230V AC besturing X X
Potentiaalvrij X X X X X

* bediend ook de LED verlichting
** met externe voeding

Ja, op de motor zit een programmeerknop waarbij de open positie ingesteld kan worden, dat geldt ook voor de snelheid van openen en sluiten van het gordijn.

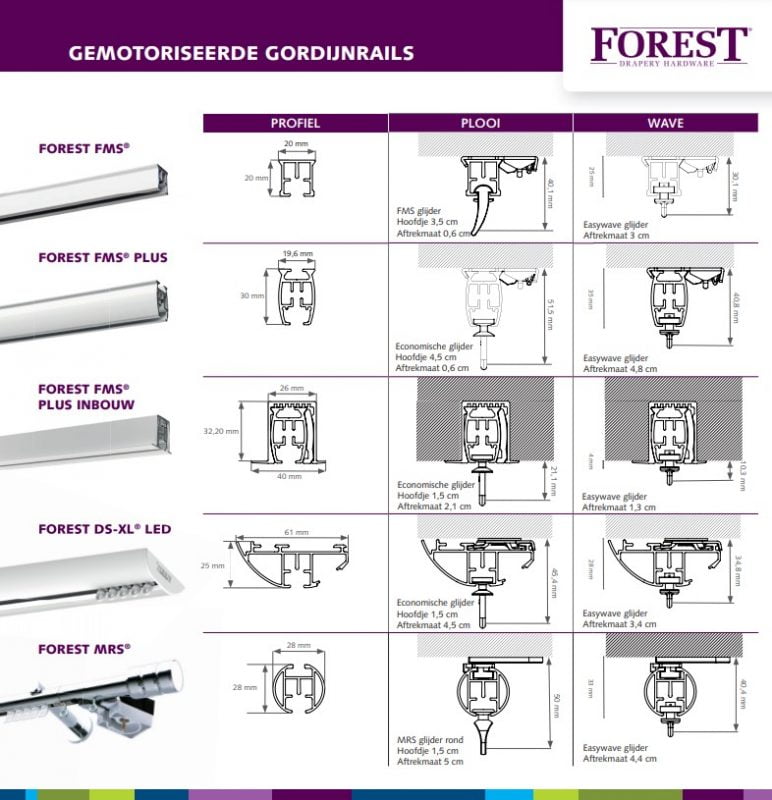

Zie deze tabel met de afmetingen van de gordijn positie bij Forest gemotoriseerde gordijnrails

Klik voor het volledige PDF document

Ja, het is een plug ‘n’ play systeem. Dus stekker in het stopcontact en het systeem werkt. Na een stroomonderbreking zal het systeem altijd naar zijn gesloten situatie lopen, zodat hij de positie weet op de rail. Verder heeft het systeem een slow start en slow stop (het gordijn loopt dus subtiel open en dicht).

Ja, handmatig is het systeem altijd te bedienen, dus ook zonder stroom kunnen de gordijnen geopend of gesloten worden.

Door middel van een simpel rukje aan het gordijn gaat deze open of dicht. Het systeem treedt dus in werking als er aan getrokken worden. Hierdoor is het ook niet mogelijk om het kapot te trekken.

Voor de levensduur van de gordijnen als het uiteraard beter om de bediening te gebruiken, in plaats van bediening met de hand.

Ja zeker, met de Forest Wi-Fi dongle.

Met de Shuttle® Wi-Fi-dongle kunt u uw gemotoriseerde gordijnen met uw mobiele apparaat bedienen via de Forest Connect app of zelfs via spraakbediening via Google Home of Amazon Echo zonder dat u een extra hub of gateway nodig heeft.

De Forest Wi-Fi dongle klikt u eenvoudig op uw Shuttle L/M motor, en connect met de App via WiFi.

Ja, het is mogelijk om het systeem op Domotica/huisbesturing aan te sluiten. De installateur dient hiervoor een constante voeding (230V) en 3 spanningsvrije stuurdraden (open-common-close) aan te leggen. Aansluitschema is ook beschikbaar op de website van Forest: http://www.forestgroup.com

Met de nieuwe FOREST Wireless connector kunnen de Forest RF gemotoriseerde systemen, d.m.v. iedere domotica tussenstekker worden aangestuurd.

Ja, het is mogelijk om het Shuttle systeem te bedienen met een Samsung SmartThings controller, je dient dan de Shuttle Z-wave optie te kiezen bij het bestellen van de rail. De Forest elektrische gordijnrail is dan direct aan te sturen met Samsung SmartThings.

Bekijk HIER hoe je de systemen kunt koppelen.

Samsung SmartThings

Ja, het is mogelijk om de Forest Shuttle L op een 230V zonweringsmodule of gebouwbesturing aan te sluiten. M.b.v. de AC secundaire controle unit.

De Secundaire unit: zet de Live AC aansturingdraden (enkel of dubbel) om in spanningsvrije contacten, geschikt voor de Shuttle®
motor. (4 aderig)

Heb je maar drie aders bestel dan de Primaire unit erbij, dit is een DIN rail module voor in de meterkast, er hoeven dan maar drie adres naar de Shuttle motor.

Ja, dat is mogelijk. Hiervoor heb je veel verschillende systemen voor. Eén daarvan is de Homewizard Lite . Hiermee kan draadloos een systeem met behulp van de ingebouwde ontvanger worden aangestuurd. De Homewizard Lite kost slechts 49 Euro en is HIER te bestellen. Daarbij is het ook mogelijk om verlichting, slimme radiatorkraan, etc.. aan te sluiten.

Met de systemen van bijvoorbeeld Fibaro en Homey kan de Forest motor ook draadloos “praten”.

Naast bediening met telefoon/tablet is het met een gateway ook mogelijk om de gordijnen op basis van zonsopgang en –ondergang open en dicht te laten gaan. Ideaal voor in woonkamers!

Schema: Zo werkt een Homewizard Lite.

Ja, dat kan dus op hiervoor genoemde manier maar ook eenvoudig met de Diamond Sense remote met timer van Forest. Meerdere tijden per week kunnen m.b.v. een overzichtelijk LCD scherm worden ingesteld.

(klik HIER voor uitgebreide informatie)

Z-wave is een open standaard draadloos signaal die met meerdere apparaten spreekt. De Forest Shuttle motor is beschikbaar met ingebouwde Z-wave ontvanger. Het koppelen van een Z-wave apparaat kan met een druk op de knop eenvoudig plaatsvinden.

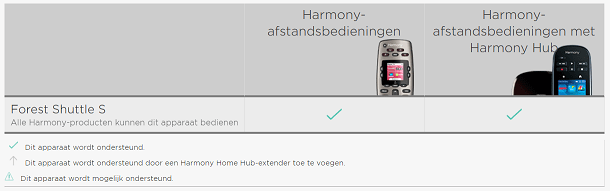

Ja, dat is mogelijk. Het Forest Shuttle systeem kan dan met de IR remote set worden geleverd.

Ja, dat is mogelijk. Het Forest systeem kan dan met Somfy (externe) ontvanger worden geleverd.

Het systeem is in het wit, zwart en zilver verkrijgbaar (De iON versie is er alleen in Wit en Zwart).

De FMS rail is er nu ook Mat Wit en Mat Zwart! (Motor en motorpoelie etc. blijft glans)

Ja, het is mogelijk om een wave “Forest Easyflex” confectie (ripplefold) toe te passen. Hiervoor zijn verschillende glijderafstanden beschikbaar (5,4cm, 6cm en 8cm)

Zorg dat u gordijnen altijd perfect hangen met Forest Easyflex.

Er is keuze uit drie “fullness” afstanden:

  • 60%(8cm) gordijnpakket = 37,1 cm
  • 80%(6cm) gordijnpakket = 48,3 cm
  • 100%(5,4cm) gordijnpakket = 53,9 cm

De afmetingen van het gordijnpakket is dan bij een rail lengte van 200 cm

  • 60% = 37,1 cm
  • 80% = 48,3 cm
  • 100% = 53,9 cm

LET OP: deze afmetingen zijn zonder de motor en de voorloper, hiervoor komt bij enkelsluitend gordijn 18 cm bij.

Ja, de radius van het buigen is (minimaal) 200mm en een continu verbuiging is ook mogelijk (halve/hele cirkel).











De tekening geeft de kortste radius weer naar b.v. een muur.

Shuttle iOn = maximaal 2 bochten
Shuttle L = maximaal 2 bochten
Shuttle M = maximaal 4 bochten

Ja, hiervoor heeft Forest de FMS Plus met inbouwprofiel beschikbaar. Eerste wordt het inbouwprofiel gemonteerd in de uitsparing het plafond op het stucwerk, en kan de rail middels een speciale keg eenvoudig gemonteerd worden.

De rand van het FMS Plus inbouwprofiel is 1,35mm dun, het resultaat is nagenoeg gelijk met het plafond.

LET OP: Het FMS Plus STUC profiel wordt niet ingestuuct net als een “normaal” STUC hoekprofiel, maar komt op de stuclaag.

De Forest Diamond Sense bediening heeft 15 verschillende kanalen.

Wist u dat het mogelijk is om een extra afstandsbediening te programmeren op een bestaande Shuttle® motor, zonder direct bij de motor te hoeven? Vooral handig in een huis met hoge plafonds waar gemotoriseerde gordijnrails hangen.
Hoe werkt het?
U dient in de buurt te zijn van de motor om een kanaal naar een nieuwe afstandsbediening te kopiëren. Selecteer het gewenste kanaal dat u wilt kopiëren en druk 2 keer de P-knop in op de achterkant van de reeds geprogrammeerde afstandsbediening. Kies vervolgens op de nieuwe afstandsbediening een kanaal en druk eenmaal op de OPEN-knop. Voilà, nu is het kanaal naar de nieuwe afstandsbediening gekopieerd.

Standaard is het stroomsnoer 4 meter lang.

Compleet is het systeem met glijders, steunen, rail, motor, stroomsnoer, ontvanger, maar zonder afstandsbediening. Hierbij kan gekozen worden voor verschillende opties (bekijk ze HIER), o.a.:

  • De Diamond Sense afstandsbediening (draadloos, 15 kanaals)
  • Z-wave (bijvoorbeeld voor aansturing van een draadloos Domotica systeem zoals Fibaro, HomeSeer en Homey)
  • Infrarood (in het geval de rail met de televisie afstandsbediening gekoppeld moet worden of ten behoeve van een bedieningspaneel bij een rolstoel)
  • Etc.

Ja, dat is prima zelf aan te passen. Zowel op de website van Forest (www.forestgroup.nl) en in de Forest App (Forest Doc) is een animatie te bekijken waar de assemblage stap voor stap wordt getoond.

Bij levering van een systeem wordt ook een handleiding bijgesloten. Verder is deze beschikbaar in de Forest Doc app. Deze app is in de Google Play en Apple Store gratis beschikbaar. En verder staat alle informatie ook op de website van Forest. www.forestgroup.nl.

SHUTTLE® S SHUTTLE® M SHUTTLE® L SHUTTLE® AC SHUTTLE® iOn
Afmetingen motor 7 x 5 x 20 cm 7 x 5 x 23 cm 7 x 5 x 28 cm 7 x 5 x 28 cm 7 x 5 x 32 cm
  • FMS rail: 20 x 20 mm.
  • Aansluitsnoer lengte is 4 mtr.
  • Wandbeugel(smartklick): 75mm.

Installeren en afstellen Forest Shuttle motor

Deze instructievideo legt uit hoe je de Forest Shuttle motor installeert en afstelt.



Diamond Sense afstandsbediening en wandschakelaar koppelen

Deze instructievideo legt uit hoe je de Forest Diamond Sense en wandschakelaar koppelt aan de Shuttle gordijnmotor.



Diamond Sense instellingen

Deze video legt uit hoe je de Diamond Sense afstandsbediening kunt instellen (Tijd, Dag, Timers en switchen van 15 kanaals naar 2 kanaals).



WiFi Dongle koppelen en configuren in Forest Connect App

Deze video legt uit hoe je de WiFi dongle aan Shuttle motor bevestigt en hoe de WiFi dongle te configureren in Forest Connect App.



Koppelen van de Wireless Connector met Forest Shuttle

Deze video legt uit hoe de Wireless Connector werkt en hoe je deze kan koppelen met de Forest Shuttle.



Koppelen en bedienen van DS-XL LED Dimmer

Deze instructievideo legt uit hoe je de DS-XL LED Dimmer koppelt met de DS-XL LED rail en hoe je de LED bedient met de Forest afstandsbedieningen.



FMS Verstelbare wave set installatie

Instructievideo voor installatie van een reeds geassembleerde rail met verstelbare wave voorloper set.



Forest Gemotoriseerde rail (FMS) installatie

Deze video legt uit hoe een Forest gemotoriseerd gordijnrail systeem te installeren.

Forest Gemotoriseerde rail (FMS) assemblage

Deze video legt uit hoe een Forest FMS gemotoriseerd gordijnrail systeem te assembleren.



FMS Verstelbare wave set assemblage

Instructievideo hoe de verstelbare wave voorloper set in de gemotoriseerde gordijnrail (FMS) te bevestigen.



FMS Plus Assemblage instructies

Deze video legt uit hoe een Forest FMS Plus gemotoriseerd gordijnrail systeem te assembleren.



.
